deutsche Version



trackmaps

  • Current trackmap

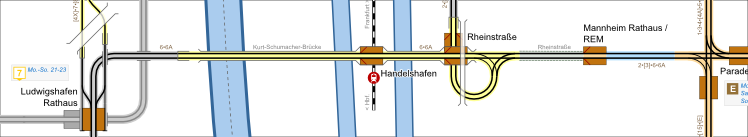

    Complete track network of the RNV and teh OEG in Mannheim and Ludwigshafen.

    show trackmap trackmap as pdf trackmap as svg key

  • share

  • Copyright

    These drawings are protected by copyright. A further use is possible by application of the Creative-Commons-Lizenz by-nc-sa.

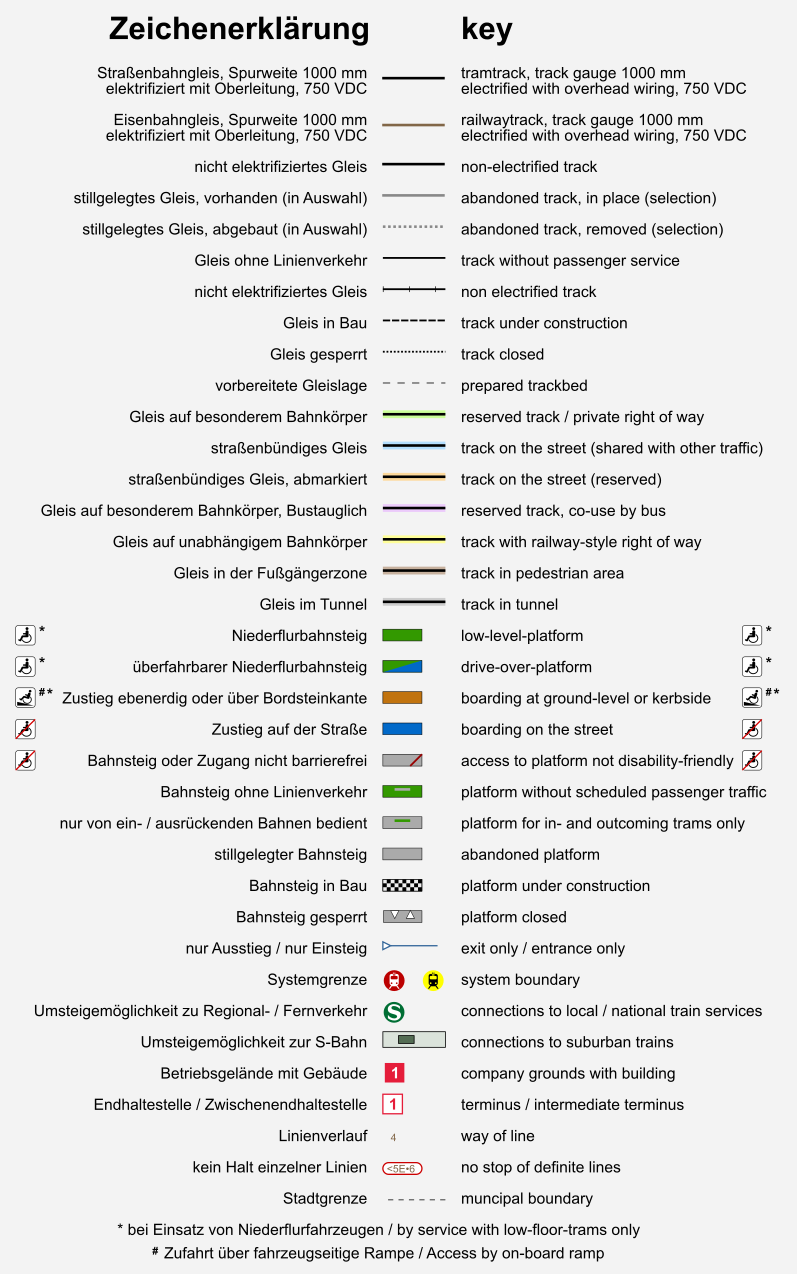

  • Ausführliche Definitionen der im Gleisplan verwendeten Symbole und Darstellungen.

    • current and upcoming projects

      Short-time construction works with no effect on the trackmap are not listed here.

    • Karlsplatz

      Bau von drei Niederflurbahnsteigen an den bisherigen Positionen.
      bauvorbereitende Maßnahmen Baubeginn Bahnsteige: März 2025 | proposed inauguration: Sommer 2025
      drawn on the trackmap | website

    • Kapazitätserweiterung Linie 5

      Ausbau zwischen Mannheim und Heidelberg mit zahlreichen neuen Gleisverbindungen.
      geplant | proposed inauguration: noch offen
      drawn on the trackmap

    • Glückstein-Quartier

      Neubaustrecke durch die Glücksteinallee zwischen Hauptbahnhof Süd und Hochschule mit vier neuen Haltestellen.
      geplant Planfeststellungsverfahren: 2024 | proposed inauguration: Ende 2027
      drawn on the trackmap | website

    • Rathausplatz

      Abriss der Tunnelanlagen rund um die Haltestelle Rathaus und Bau einer oberirdischen Haltestelle.
      geplant | proposed inauguration: noch offen

    • Platz der Freundschaft

      Bau von zwei Niederflurbahnsteigen an bisheriger Position.
      geplant | proposed inauguration: noch offen | website

    • Frankenthaler Straße

      Straßensanierung mit eingleisiger Streckenführung.
      in Bau Änderung der Eingleisigkeit im Sommer 2025. | proposed inauguration: 2026
      drawn on the trackmap

    • Linie 10

      Streckensanierung und Bau von Niederflurbahnsteigen auf der Linie 10 entlang von Hohenzollern- und Kreuzstraße.
      drawn on the trackmap

      • Linie 10: Streckensanierung im nördlichen Abschnitt und Neubau der Haltestellen Freisenheim Mitte, Hagellochstraße und Kreuzstraße.
        fertiggestellt | inauguration: 02.04.2023

      • Hohenzollernstraße: Streckensanierung im südlichen Abschnitt und Bau von Niederflurbahnsteigen an den Haltestellen Sternstraße, Ebertpark / Fichtestraße, Ludwigshafen Klinikum, Heinrich-Ries-Halle und Marienkirche.
        Neuplanung | proposed inauguration: noch offen

    • Mannheimer Tor

      Bau von Niederflurbahnsteigen
      geplant | proposed inauguration: noch offen

    • Berliner Platz

      Neubau einer Verbindungskurve von der Bleichstraße zur Konrad-Adenauer-Brücke und Neubau der südlichen Haltestellenanlage.
      geplant Baubeginn: Ende 2025 | proposed inauguration: Sommer 2026
      drawn on the trackmap

    • Käfertal Bahnhof

      Kompletter Neubau des Betriebshofs und der Haltestelle.
      geplant Baubeginn: Ende 2025 | proposed inauguration: 2027 / 2029
      drawn on the trackmap | website

    • Hauptbahnhof Nord

      Neubau eines Gleiswechsels
      geplant | proposed inauguration: 2026
      drawn on the trackmap

    • Hauptbahnhof Ost

      Neubau eines Gleiswechsels
      geplant | proposed inauguration: 2026
      drawn on the trackmap

    • Ludwigsplatz

      Neubau eines Gleiswechsels
      geplant | proposed inauguration: 2026
      drawn on the trackmap

    • Paul-Kleefoot-Platz

      Neubau der Verbindung zwischen Berliner Straße und Schützenstraße.
      geplant | proposed inauguration: 2026
      drawn on the trackmap

    • Boveristraße

      Sperrung der Haltestelle für den Neubau der benachbarten BBC-Brücke.
      in Bau | proposed inauguration: Ende 2026

    • Franklin Village

      Neubaustrecke ab Bensheimer Straße in das Baugebiet Franklin Village und drei neuen Haltestellen und Umbau der Haltestelle Bensheimer Straße.
      drawn on the trackmap | website

      • Neubaustrecke: Neubaustrecke durch Franklin Village mit den Haltestellen Funari, Franklin Mitte und Sullivan.
        fertiggestellt Baubeginn: 17.01.2022 | inauguration: 17.12.2023

      • Bensheimer Straße, Schritt 1: Dreigleisiger Umbau der Haltestelle für einen künftigen Pendelverkehr zwischen Bensheimer Straße und Sullivan.
        fertiggestellt Baubeginn: 12.09.2022 | inauguration: 20.03.2023

      • Bensheimer Straße, Schritt 2: Erneuter Umbau der Haltestelle für einen durchgehenden Linienverkehr Innenstadt - Sullivan.
        geplant | proposed inauguration: 2027

    • Columbus

      Neubau einer Haltestelle zwischen Platz der Freundschaft und Bensheimer Straße.
      geplant | proposed inauguration: 2027 | website

    • Eisenlohrplatz

      Neubau der Haltestelle als Ersatz für die benachbarte Haltestelle Exerzierplatz.
      geplant | proposed inauguration: 2027 | website

    profile

    network data light rail
    inauguration:
    		1878
    track gauge:
    		1000 mm
    overhead wiring:
    		750 VDC
    operator:
    		Rhein-Neckar-Verkehr (RNV)
    network, total length:
    		97 km
    rolling stock (2012)
    Heidelberg included
    trams:
    		184
    units needed for regular service:
    		142
    historic trams:
    		4
    partly estimated

    last updates

    • 09.03.2025
      Plans for the proposed line through Glücksteinquartier updated.
    • 13.12.2024
      Change of lines.
    • 17.12.2023
      New line to Franklin inaugurated.
    • 28.05.2023
      Lines and stops for Bundesgartenschau added.
    • 19.02.2023
      Proposed track connection at Berliner Platz in Ludwigshafen added.
    • 03.10.2022
      Reconstructed stop Mannheim Hauptbahnhof in operation.:
